高清网络高速球机—PCI-IPCAC1B-...

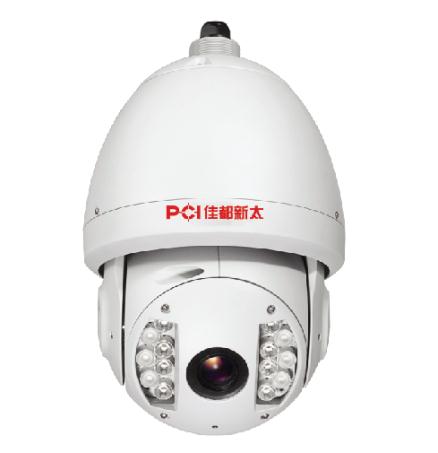

1080P（高级型）高清红外网络高速球机
产品型号
PCI-IPCAC1B-5H
产品特点
l 采用高性能传感器，图像清晰，最大分辨率可达1920x1080
l 支持智能分析功能
l 支持标准的API开发接口，支持Onvif、GB28181协议接入
l 支持PAL/NTSC制式切换，具有良好的地区适用性
l 支持三维智能定位功能，可实现点击跟踪和放大
l 支持3D数字降噪
l 支持多语言菜单及操作提示功能，用户界面友好
l 支持系统双备份功能，确保数据断电不丢失
l 支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态
l 支持防雷、防浪涌、防突波
l 室外球达到IP66防护等级
l 支持定时任务预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出等功能
l 采用高效红外阵列，低功耗，照射距离达150m
l 红外灯与倍率距离匹配算法，根据倍率及距离调节红外灯亮度和角度，使图像达到理想的状态
l 内置热处理装置，降低球机内腔温度，防止球机内罩起雾
l 恒流电路设计，红外灯寿命达3万小时
l 应用场景
l 可广泛应用于需要大范围高速监控的无光和光线较弱的场所, 并且对于图像质量具有较高要求，希望看清目标物的各种细节,如：河流、森 林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所
技术规格
型号 | PCI-IPCAC1B-5H |
图像传感器 | 1/2.8" CMOS |
有效像素 | 327万像素 |
最低照度 | 0 Lux with IR |
白平衡 | 自动 / 手动 / 自动跟踪白平衡 /室外/室内/日光灯白平衡/钠灯白平衡 |
增益控制 | 自动/手动 |
信噪比 | ≥ 52dB |
3D降噪 | 支持 |
背光补偿 | 支持 |
宽动态 | 支持 |
透雾 | 支持 |
强光抑制 | 支持 |
电子快门 | 50Hz: 1/1-1/30,000s,60Hz: 1/1-1/30,000s |
日夜模式 | 自动ICR彩转黑 |
数字变倍 | 16倍 |
区域遮盖 | 最多24块多边形区域，同时最多有8块区域在同一个画面；支持多种颜色、马赛克可选 |
聚焦模式 | 自动 / 半自动 / 手动 |
焦距 | 4.3-129mm, 30倍光学 |
变倍速度 | 大约3秒(光学, 广角-望远) |
水平范围 | 360°连续旋转 |
水平速度 | 水平键控速度：0.1°-160°/s,速度可设水平预置点速度：240°/s |
垂直范围 | -2°-90° (自动翻转) |
垂直速度 | 垂直键控速度：0.1°-120°/s,速度可设垂直预置点速度：200°/s |
比例变倍 | 支持 |
预置点个数 | 256个 |
巡航扫描 | 8条，每条可添加32个预置点 |
花样扫描 | 4条，每条路径记录时间大于10分钟 |
断电记忆 | 支持 |
守望功能 | 预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描 |
方位角信息显示 | 开 / 关 |
预置点视频冻结 | 支持 |
定时任务 | 预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出 |
智能运动跟踪 | 支持 |
红外照射距离 | 150米 |
红外控制 | 红外灯亮度、角度根据场景智能调整 |
Smart IR | 支持 |
最大图像尺寸 | 1920×1080 |
帧率 | 50Hz:25fps(1920×1080)、25fps(1280×960)、25fps(1280×720);60Hz:30fps(1920×1080)、30fps(1280×960)、30fps(1280×720) |
视频压缩 | H.264，H.264编码支持Baseline/Main/High Profile |
感兴区域编码 | 支持24块区域，等级可调 |
音频压缩 | G.711 |
网络协议 | IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE |
同时预览视频数 | 最多10路 |
多码流 | 支持 |
用户权限 | 最多32个用户，分3级:管理员、操作员和只能浏览 |
报警输入 | 7路开关量输入 |
报警输出 | 2路，支持报警联动 |
报警联动 | 预置点/巡航扫描/花样扫描/SD卡录像/触发开关量输出/客户端电子地图 |
音频输入 | 音频输入(LINE输入)，音频峰值:2-2.4V[p-p]，输出阻抗:1KΩ±10% |
音频输出 | 线性电平，阻抗:600Ω |
网络接口 | 内置RJ45网口，支持10M/100M网络数据 |
SD卡接口 | 内置SD卡插槽，支持SD/SDHC卡，可支持手动录像/报警录像，支持断网续传,录像不丢失 |
模拟视频输出 | 1.0V[p-p] / 75Ω，PAL或NTSC，BNC头 |
RS485控制接口 | 采用半双工模式，PELCO-P和PELCO-D(可添加)协议 |
应用编程接口 | 支持软件集成的开放式API，支持标准协议(Onvif、GB28181) |
菜单 | 中、英文 |
电源 | AC24V;50W max（其中红外灯15W max，加热5W max） |
工作温度和湿度 | -40℃-70℃(室外);湿度小于90% |
防护等级 | IP66(室外球),TVS 4000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准 |
安装方式 | 多种安装方式可选，根据应用环境进行选择 |
尺寸 | Φ229.6(mm)×381(mm) |
重量 | 5.5kg |

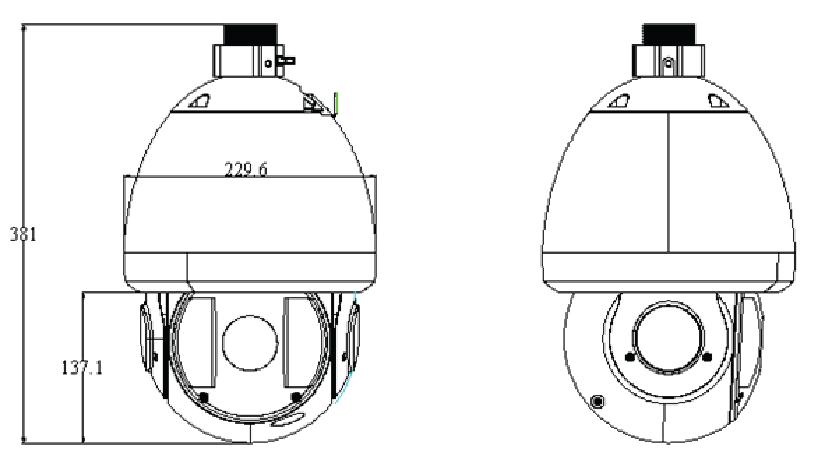

尺寸图
